Ehilà! Come fornitore di espansori a travi, mi viene spesso chiesto come aumentare la capacità di gestione della potenza di questi eleganti dispositivi. Gli espansori a travi sono super utili in un sacco di applicazioni, come il taglio laser, la saldatura e persino in alcune ricerche tecnologiche ad alta tecnologia. Ma quando hai a che fare con laser ad alta potenza, hai bisogno di un espansore del raggio in grado di gestire il calore e l'energia senza sudare. Quindi, tuffiamoci in qualche modo per aumentare quella capacità di gestione del potere.
1. Selezione del materiale
La prima cosa a cui devi pensare è il materiale delle lenti nel tuo espansore del raggio. Materiali diversi hanno proprietà diverse quando si tratta di maneggiare la potenza. Ad esempio, la silice fusa è una scelta popolare. Ha un coefficiente di assorbimento basso, il che significa che non assorbe molta energia laser come calore. Questo è cruciale perché se la lente assorbe troppa energia, può riscaldarsi, deformare e infine danneggiare l'espansore del raggio.
Un'altra opzione è il fluoruro di calcio (CAF₂). È ottimo per alcune lunghezze d'onda e ha anche buone proprietà termiche. Può gestire laser ad alta potenza in applicazioni specifiche, specialmente nell'intervallo UV. Quando scegli il materiale, devi considerare la lunghezza d'onda del tuo laser. Materiali diversi hanno spettri di assorbimento diversi, quindi vuoi sceglierne uno ottimizzato per la lunghezza d'onda del tuo laser.

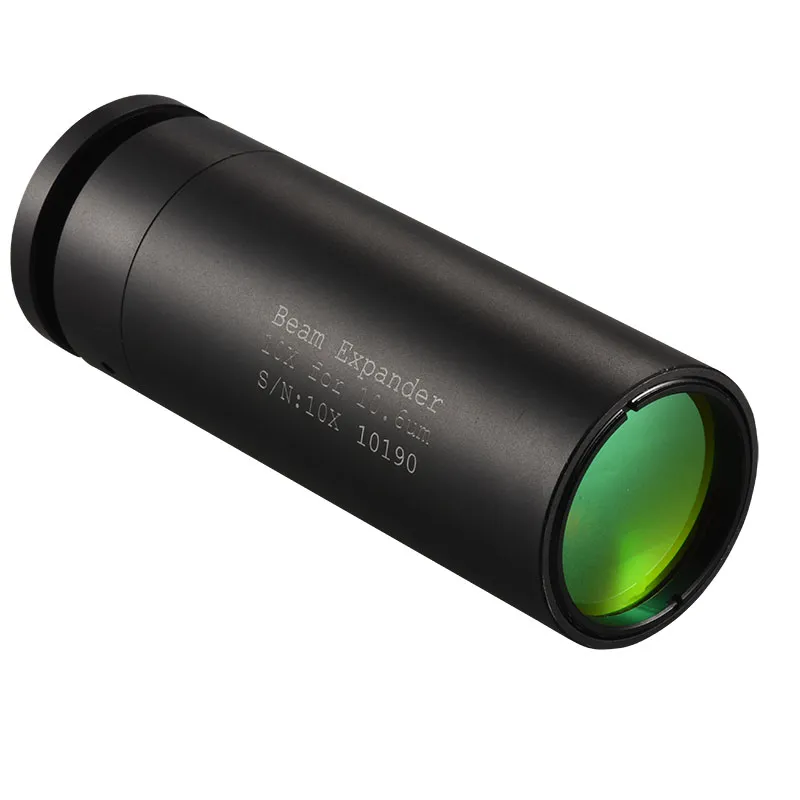

Se hai a che fare con un laser CO2, potresti voler dare un'occhiata al nostroExpander del raggio di CO2. È progettato con materiali ben adatti per la lunghezza d'onda di 10,6 μm dei laser di CO2, che aiuta ad aumentare la capacità di gestione della potenza.
2. Rivestimenti
I rivestimenti per lenti svolgono un ruolo enorme nell'aumento della capacità di gestione del potere. I rivestimenti anti -riflesso (AR) sono essenziali. Questi rivestimenti riducono la quantità di luce che viene riflessa dalla superficie dell'obiettivo. Quando si riflette meno luce, più energia laser può passare attraverso l'obiettivo e ci sono meno possibilità che la luce riflessa causi danni all'espansore del raggio o ad altri componenti nel sistema.
I laser ad alta potenza possono generare molto calore e i rivestimenti devono essere in grado di resistere a questo calore. Ci sono speciali rivestimenti AR ad alta potenza disponibili progettati per gestire lo stress termico. Questi rivestimenti sono spesso realizzati con più strati di materiali diversi, che sono attentamente progettati per fornire le migliori prestazioni.
Ad esempio, se stai usando un laser da 532 nm, il nostro532nm Espansore del raggioViene fornito con rivestimenti AR di alta qualità che sono ottimizzati per quella specifica lunghezza d'onda. Ciò garantisce che l'espansore del raggio possa gestire efficacemente la potenza del laser da 532 nm.
3. Sistemi di raffreddamento
Nelle applicazioni ad alta potenza, il raffreddamento è un must. Non puoi semplicemente fare affidamento sulla naturale dissipazione del calore dell'espansore del raggio. Esistono diversi tipi di sistemi di raffreddamento che è possibile utilizzare. Un metodo comune è il raffreddamento dell'acqua. È possibile progettare l'espansore del raggio con canali all'interno dei supporti delle lenti o dell'alloggiamento e quindi far circolare l'acqua attraverso questi canali. L'acqua assorbe il calore dalle lenti e lo porta via.
Un'altra opzione è il raffreddamento dell'aria. Questo è un po 'più semplice e meno costoso del raffreddamento ad acqua. Puoi usare i ventilatori per soffiare aria sopra l'espansore del raggio, che aiuta a dissipare il calore. Tuttavia, il raffreddamento dell'aria potrebbe non essere efficace quanto il raffreddamento dell'acqua in applicazioni di alimentazione estremamente elevata.
Quando si imposta un sistema di raffreddamento, è necessario assicurarsi che sia adeguatamente dimensionato e progettato per il tuo specifico Expander e Laser System. È inoltre necessario monitorare la temperatura per garantire che l'espansore del raggio rimanga all'interno del suo intervallo di temperatura operativa.
4. Gestione del profilo del raggio
La forma e la distribuzione del raggio laser, noto come profilo del raggio, possono anche influire sulla capacità di movimentazione della potenza dell'espansore del raggio. Un profilo del raggio gaussiano è spesso il più ideale perché ha una distribuzione di intensità liscia e a forma di campana. Quando il raggio ha un'intensità più uniforme attraverso la sua croce - mette meno stress sulle lenti dell'espansore del raggio.
Se il tuo laser ha un profilo del raggio non gaussiano, potrebbe essere necessario utilizzare l'ottica che modella il raggio per convertirlo in un profilo più uniforme. Ciò può aiutare a ridurre l'intensità di picco del raggio, che a sua volta riduce il rischio di danni all'espansore del raggio.
NostroZoom Beam Expanderpuò essere regolato per funzionare con diversi profili di raggio. Questa flessibilità consente di ottimizzare l'espansore del raggio per il tuo sistema laser specifico e aumentare la sua capacità di gestione dell'alimentazione.
5. Ottimizzazione del design
Il design generale dell'espansore del raggio è cruciale. La spaziatura tra le lenti, le dimensioni delle lenti e la stabilità meccanica dell'alloggiamento svolgono tutti un ruolo nel modo in cui l'espansore del raggio può gestire la potenza.
La spaziatura delle lenti deve essere calcolata con cura per garantire che il raggio sia adeguatamente espanso senza causare un'eccessiva aberrazione. Se le lenti sono troppo vicine o troppo distanti, può portare a un raggio distorto, che può aumentare lo stress delle lenti e ridurre la capacità di gestione dell'alimentazione.
Anche le dimensioni delle lenti contano. Le lenti più grandi possono diffondere l'energia laser su un'area più ampia, il che riduce l'intensità per unità di area. Questo può aiutare a prevenire danni alle lenti.
L'alloggiamento dell'espansore del raggio deve essere meccanicamente stabile. Dovrebbe essere in grado di resistere alle vibrazioni e all'espansione termica senza influire sull'allineamento delle lenti. Un alloggio ben progettato può proteggere le lenti da fattori esterni che potrebbero ridurre la loro capacità di gestione della potenza.
6. Manutenzione regolare
Ultimo ma non meno importante, la manutenzione regolare è essenziale per mantenere al meglio la capacità di movimentazione dell'alimentazione dell'espansore del raggio. È necessario pulire regolarmente le lenti per rimuovere eventuali polvere o detriti che potrebbero assorbire l'energia laser e causare danni.
È inoltre necessario controllare periodicamente l'allineamento delle lenti. Nel tempo, le vibrazioni e le variazioni di temperatura possono causare il trasferimento delle lenti dall'allineamento, il che può influire sulle prestazioni dell'espansore del raggio.
Seguendo questi passaggi, è possibile aumentare significativamente la capacità di movimentazione dell'alimentazione dell'espansore del raggio. Che tu sia nel settore manifatturiero, nella ricerca o in qualsiasi altro campo che utilizza laser ad alta potenza, un espansore del raggio ben ottimizzato può fare un'enorme differenza nelle prestazioni del tuo sistema laser.
Se stai cercando di aggiornare il tuo espansore trave o avere domande sull'aumento della sua capacità di gestione del potere, non esitare a raggiungere. Siamo qui per aiutarti a trovare la soluzione migliore per le tue esigenze specifiche. Contattaci per avviare una discussione sugli appalti e portare il tuo sistema laser al livello successivo.
Riferimenti
- Smith, J. (2020). Manuale di ottica laser. Editore XYZ.
- Johnson, A. (2019). Progettazione e applicazioni avanzate di espansore e applicazioni. Journal of Laser Technology, 15 (2), 45 - 56.
- Brown, C. (2021). Materiali per ottica laser ad alta potenza. Optics Today, 22 (3), 78 - 85.
